Гидравлическая синхронная система для установки надвижки мостовых пролетов

   Установка гидравлическая для перемещения тяжеловесных грузов (комплект для надвижки металлоконструкций мостового пролетного строения, гидравлический толкатель мостовых конструкций) состоит из гидравлических цилиндров (толкающих домкратов для надвижки), быстросъемных соединений, рукавов высокого давления и насосной станции и предназначен для продольного надвижения мостовых конструкций при строительстве мостов. Суммарное развиваемое усилие 500 тс. рабочее давление в гидросистеме - 25 МПа. Изделие выполнено в климатическом исполнении У категории размещения 1 по ГОСТ15150-69. Значение температуры воздуха при эксплуатации от +40°С до -45°С

   Синхронная система надвижки мостовых конструкций может работать в двух режимах. Синхронном - все гидроцилиндры могут работают синхронно (выдвижение и возврат штока) и независимом - любой из гидроцилиндров работает независимо от состояния и цикла других гидроцилиндров.

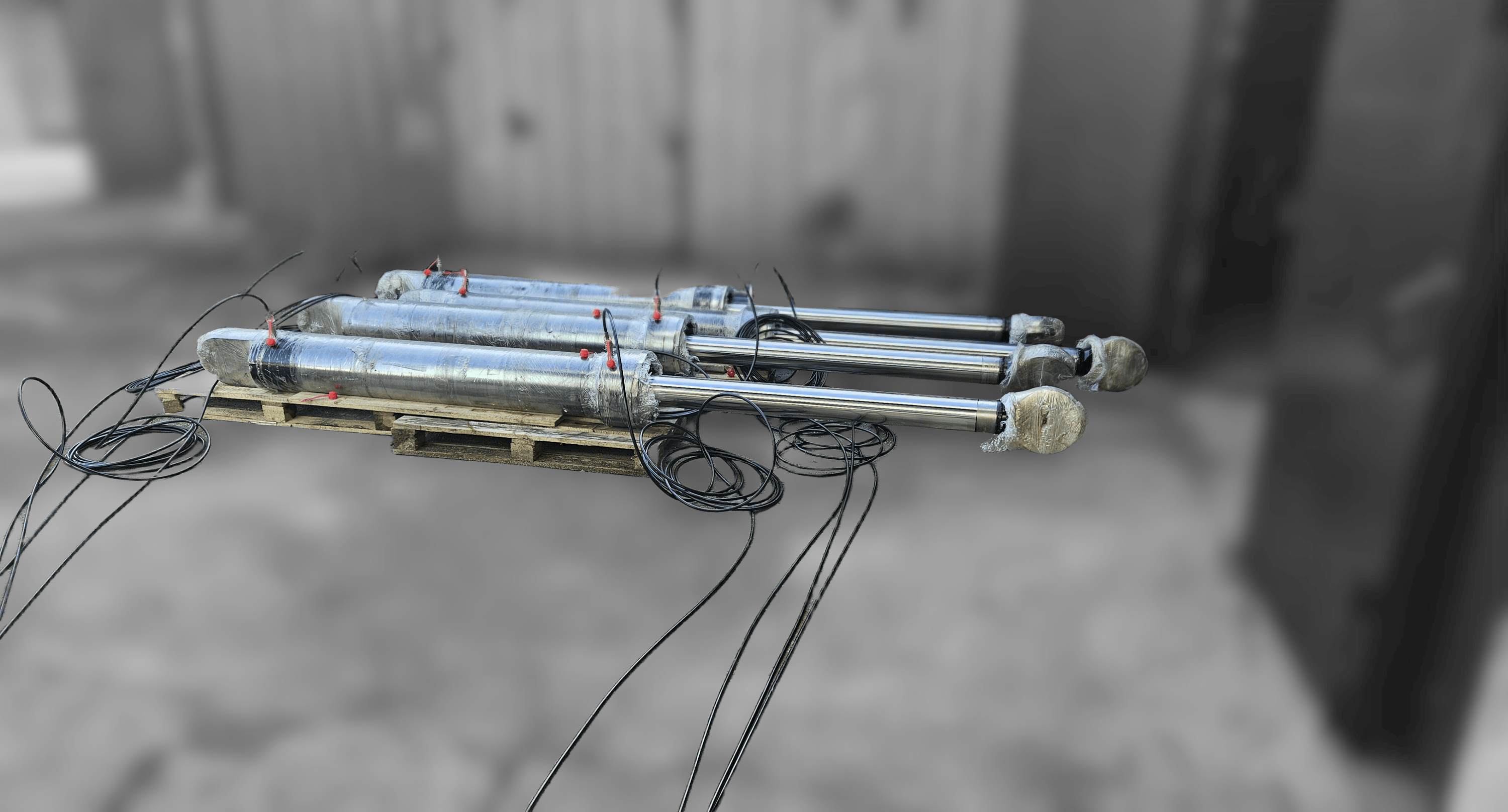

Характеристики гидроцилиндра ГЦ125Г1500:

• - толкающие усилие – 125 тс;
• - тянущее усилие - 84 тс;
• - ход штока - 1500 мм;
• - объем поршневой полости - 74 л;
• - объем штоковой полости - 50 л;
• - номинальное давление - 25 МПа;
• - габаритные размеры - 280 мм х 2285 мм;
• - масса - 400 кг;

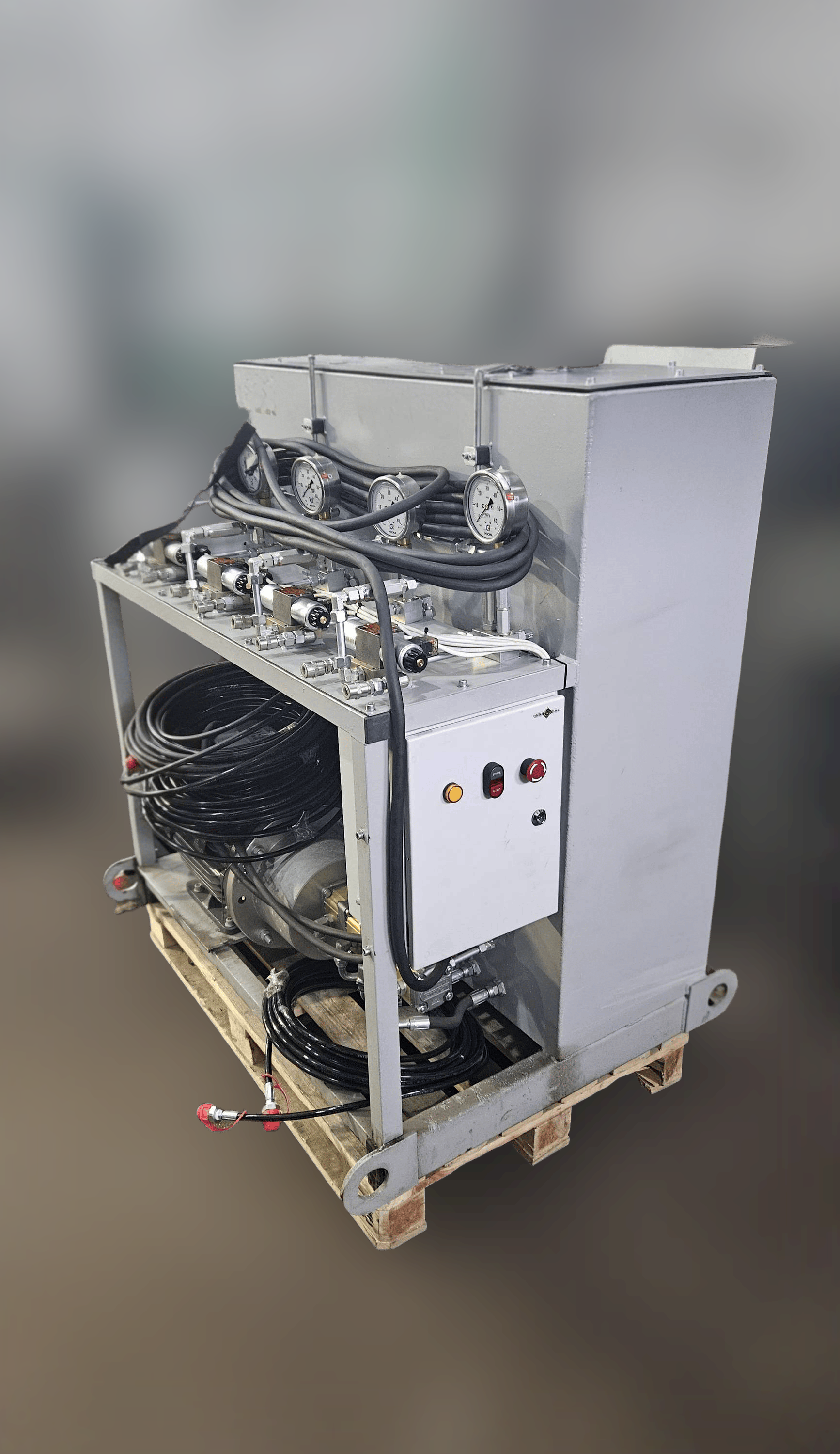

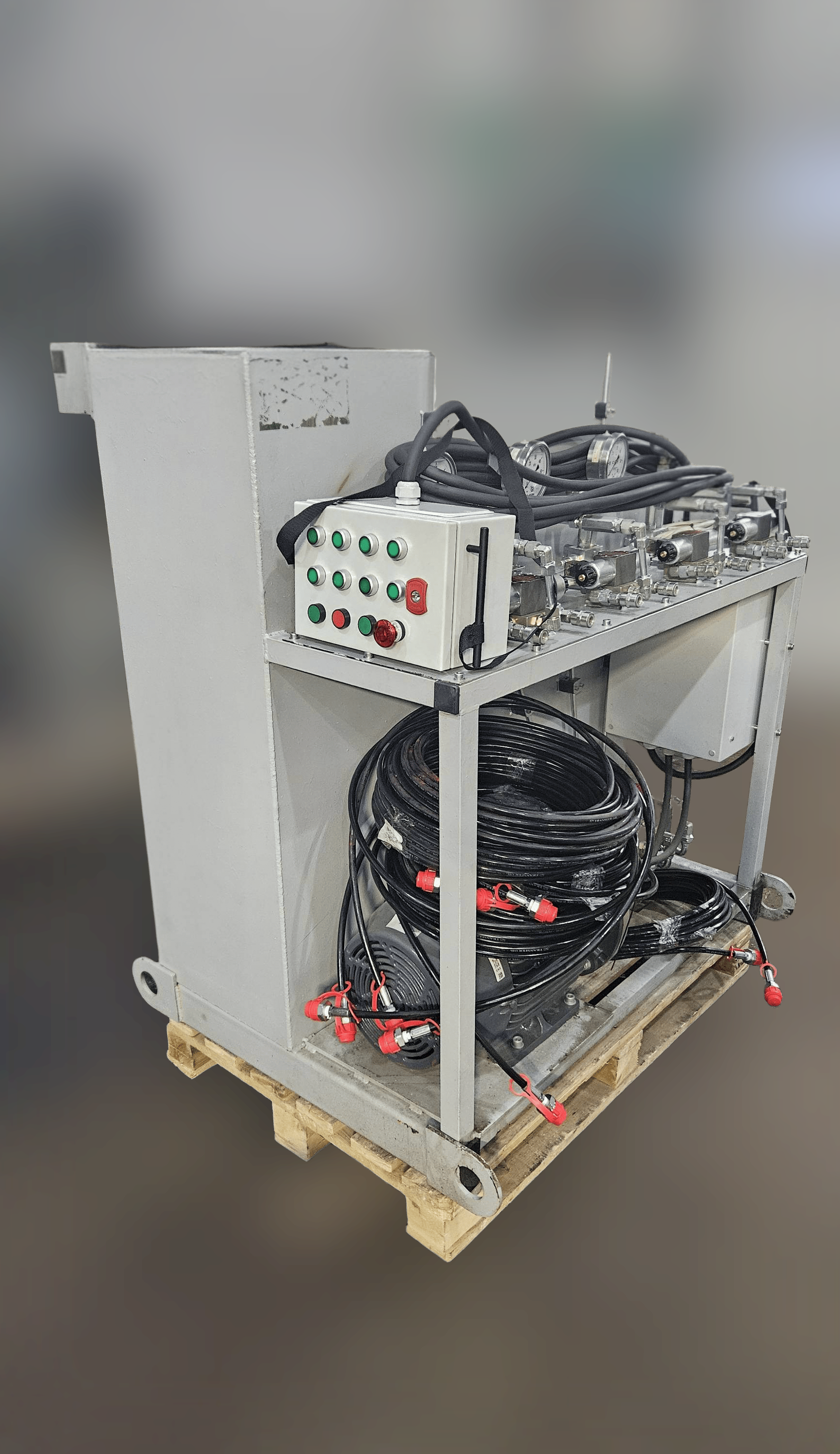

Характеристики гидравлической станции НЭЭ260-38И154/500Т1.М.Сх:

• Номинальное давление - 25 МПа;
• Скорость подачи рабочей жидкости - 38 литров/мин;
• Объем маслобака - 500 литров;
• Рабочая жидкость - ВМГ3 ТУ 38 101479-00; МГЕ-10А ОСТ 38 01281-82;
• Диапазон рабочих температур – минус 30 до плюс 60 °С;
• Привод гидронасоса - трехфазный асинхронный электродвигатель;
• Мощность электродвигателя - 15 кВт (380В/50Гц);
• Исполнение электродвигателя - IP55;
• Управляющее напряжение - 24 В;
• Габаритные размеры - 1000 мм х 1500 мм х 1200 мм;
• Масса - 700 кг;
